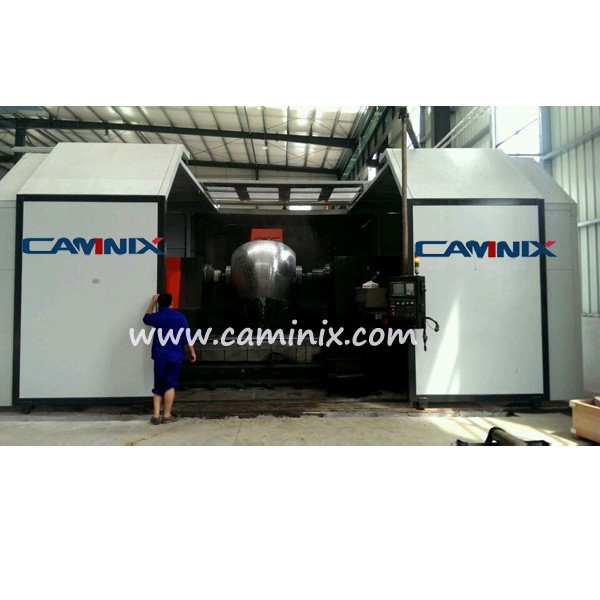

QM2280 数控球体研磨机 40''-60''

QM2280/60″

最大磨削球体直径

Maximum Sphere/Ball Outside Diameter

mm

Φ1400-φ2250

球体最大通孔直径（≈）

Maximum Sphere /Ball Inner Diameter

Inch

40″­­——60″

顶尖中心线至台面的距离

Distance between apex center and worktable

mm

1400

    最大球体重量

Maximum Sphere/ Ball Weight

Kg

18000

    主轴电机功率

                Spindle Motor Power

KW

132

    主轴转速范围

Spindle Speed

Rpm

80～800

     头架电机功率

              Motor power of headstock

KW

37

    头架转速范围

                    Headstock Speed

Rpm

6-50

  X/Z向行程

         X/Z travel

mm

1100/900

  尾架调整量

               Adjustment of tailstock

mm

220

    头尾架顶尖

        Apex of headstock and tailstock

圆柱Cylinder

X/Z轴定位精度

Positioning precision of X/Z axis

mm

±0.01

X/Z轴重复定位精度

Re-positioning precision of X/Z axis

mm

±0.005

    球体粗糙度

      Sphere roughness

Ra

0.4

    球体圆度

                Sphere roundness

mm

0.02~0.05

外形尺寸（长×宽×高）约

Apprpx Overall Dimension (L*W*H)

mm

12000×8700×3900

机床净重约

                     Approx Weight

Kg

110000
