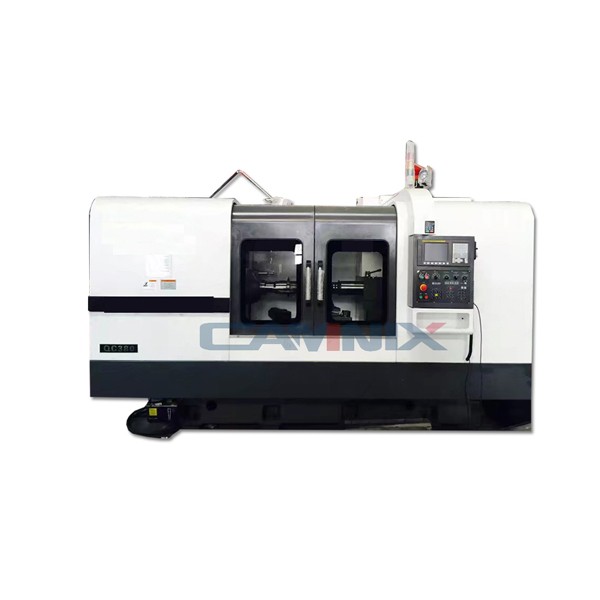

QC380 数控球面车床

型号:QC380
研磨范围:8''-12''
系统:广州数控、凯恩帝、发那科 等可选
丝杆: 上银
轴承:HRB,NSK

邮箱

凯米数控球面车床QC380主要技术参数

项目

Item

单位

Unit

主要技术参数



QC380

车削球体直径

Ball Outside   Diameter

mm

Φ380-φ490

球体规格

Ball   Inner Diameter

Inch

8″­­—12″

顶尖中心线至台面的距离

Distance between the   apex to the table

mm

300

最大球体重量

Max Ball Weight

Kg

300Kg

主轴电机功率

Spindle Motor Power

KW

15Kw

主轴转速范围

Spindle Speed

Rpm

100360

进给电机功率

Feed in Motor Power

KW

0.75/2.0

快速进给速度

Quick   Feed in Speed

Rpm

10m/min

X/Z向行程

X/Z   travel

mm

300/150

套筒行程

Sleeve Travel Range

mm

200

尾架顶尖

Tailstock Apex


莫氏6#

X/Z轴单向定位精度

X/Z   Axis Position Precision

mm

0.02

X/Z轴单向重复定位精度

X/Z   Axis Single Direction Repeat

Position   Precision

mm

0.01

密封面球体精车后粗糙度

Ball Roughness After Turning

Ra

1.6

球体密封面精车后圆度

Ball roundness   after trunning

mm

0.04

外形尺寸(长××高)约

Approx Overall   dimension

(L*W*H)

mm

3200×2000×1800

机床净重约

Approx Net   weight

Kg

4500

以上参数仅供参考,如有更改,恕不另行通知,凯米保留技术更新或旧技术停用之权利,届时以实际订单要求为准。
