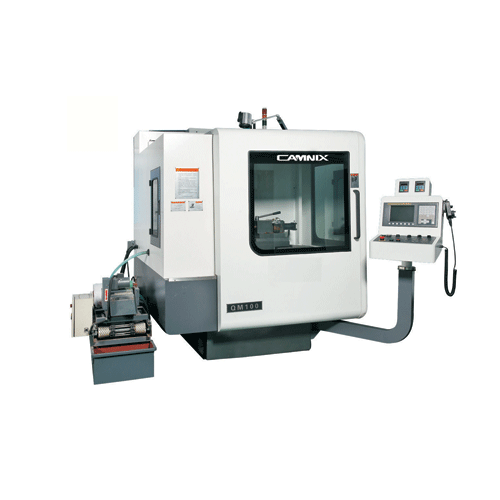

QM100 球体磨床 球面磨床 1/2''-4''

型号:QM100
研磨范围:1/2''-4''
系统:广州数控、凯恩帝、发那科 等
丝杆: 上银
轴承:HRB,NSK
随机配研磨盘

邮箱

凯米数控球面磨床QM100主要技术参数

Main Technical parameters for CAMINIX spherical grinding machine

项目

                               Item

单位

Unit

主要技术参数

Main Technical Parameter

QM100/4

最大磨削球体直径

Maximum Sphere/Ball Outside Diameter

mm

Φ37-φ170

球体最大通孔直径(≈)

Maximum Sphere /Ball Inner Diameter

Inch

1/2″­­——4″

顶尖中心线至台面的距离

Distance between apex center and worktable

mm

130

    最大球体重量

Maximum Sphere/ Ball Weight

Kg

20

    主轴电机功率

                Spindle Motor Power

KW

5.5

    主轴转速范围

Spindle Speed

Rpm

0~3000

     头架电机功率

              Motor power of headstock

KW

1.5

    头架转速范围

                    Headstock Speed

Rpm

6-125

  X/Z向行程

         X/Z travel

mm

150/100

  尾架调整量

               Adjustment of tailstock

mm

50

    头尾架顶尖

        Apex of headstock and tailstock


莫氏Mohs 5"

X/Z轴定位精度

Positioning precision of X/Z axis

mm

0.01

X/Z轴重复定位精度

Re-positioning precision of X/Z axis

mm

0.005

    球体粗糙度

      Sphere roughness

Ra

0.2~0.4

    球体圆度

                Sphere roundness

mm

0.01~0.02

外形尺寸(长×宽×高)约

Apprpx Overall Dimension (L*W*H)

mm

2400×2000×1800

机床净重约

                     Approx Weight

Kg

3500



以上参数仅供参考,如有更改,恕不另行通知,凯米保留技术更新或旧技术停用之权利,届时以实际订单要求为准。
